Редуктор Ц3У-400

Цена: по запросу

Собственное производство

20 лет качества

Доставка по РФ и странам СНГ

Характеристики редуктора:

Редуктор Ц3У-400 общемашиностроительного применения предназначен для эксплуатации в составе различных промышленных механизмов и специализированного технологического оборудования, обеспечивая изменение величины крутящего момента, а также уменьшение частоты вращения выходного вала. Цилиндрический трехступенчатый редуктор обладает межосевым расстоянием тихоходной ступени 400 мм, оптимальным для оснащения приводных механизмов, работающих в интенсивном режиме с переменной или постоянной нагрузкой.

Технические характеристики:

Межосевое расстояние выходной ступени: 400 мм;
Номинальные передаточные числа: 50; 63; 80; 100; 125; 160; 200;<>
Номинальная величина крутящего момента (выходной вал): 15200-17000 Н∙м;
Масса редуктора: 960 кг.

В процессе эксплуатации высококачественных трехступенчатых цилиндрических редукторов ц3у-400 в промышленных условиях допускаются кратковременные перегрузки, превышающие в 2 раза технические параметры, указанные в справочных таблицах.

Условия эксплуатации цилиндрических горизонтальных редукторов:

Варианты возможных рабочих режимов – повторно-кратковременный режим с периодическими остановками, непрерывный режим до 24 часов в сутки при постоянных или переменных нагрузках однонаправленного или реверсивного характера;
Допустимо любое направление движения валов редуктора;
Допустимая частота вращения быстроходного вала в процессе эксплуатации – 1500 об/мин;
Максимальная запыленность воздуха - 10 мг/м³;
Невзрывоопасная, неагрессивная внешняя среда;
Возможность работы в атмосфере типа I или II;
Разновидности климатического исполнения: У1-У3, Т1-Т3, УХЛ4, О4.

При использовании высококачественного редуктора ц3у-400 в реверсивном режиме, а также при эксплуатации в механизмах повышенной ответственности, необходимо снижение показателей крутящего момента на тихоходном (выходном) валу на 30% в сравнении со стандартными показателями. Технические характеристики трехступенчатых цилиндрических редукторов позволяют использовать их в технологических механизмах, работающих в режиме переменных нагрузок, а также в непрерывных режимах (до 24 часов в сутки).

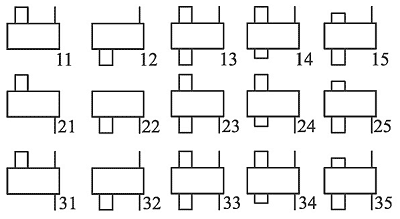

Схемы сборки редукторов

Основные технические характеристики

Типоразмер редуктора	Передаточное число u	Мт, Н*м	Масса редуктора, кг	Aw_T	Aw_П	Aw_Б
ЦЗУ-315	31.5, 40, 50, 63, 80, 100, 125, 160, 200	8200-9200	585	315	200	125
ЦЗУ-355		12000-15000	750	355	255	140
ЦЗУ-400		15200-17000	960	400	250	160
ЦЗН-450		31500-35500	1700	450	280	200
ЦЗН-500		50000-56000	2120	500	315	225

* Только для ЦЗУ-355

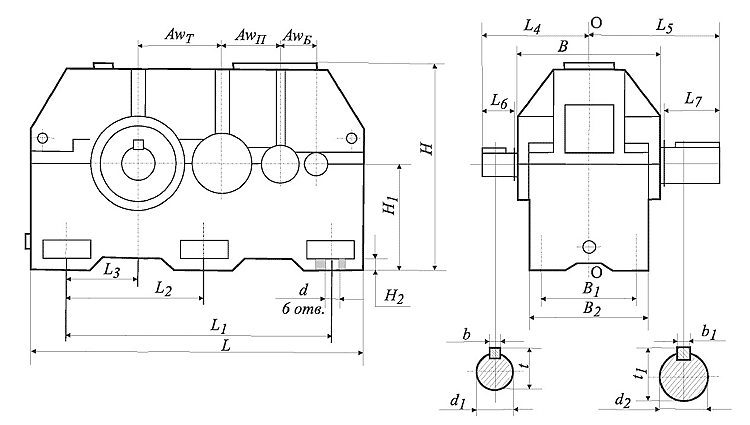

Габаритные и присоединительные размеры

Типоразмер редуктора	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	B	B₁	B₂
ЦЗУ-315	1130	830	415	215	270	420	80	210	395	260	340
ЦЗУ-355	1255	950	475	250	290	440	80	210	435	280	355
ЦЗУ-400	1410	1070	535	280	340	500	110	250	475	330	420
ЦЗН-450	1460	1060	530	260	430	650	110	300	630	515	590
ЦЗН-500	1680	1220	615	360	460	690	110	300	700	580	650

Типоразмер редуктора	H	H₁	H₂	d	d₁	d₂	b	b₁	t	t₁
ЦЗУ-315	685	335	35	28	30	110	8	28	33	116
ЦЗУ-355	740	375	35	28	35	125	10	32	38	132
ЦЗУ-400	835	425	42	35	40	140	12	36	43	148
ЦЗН-450	955	475	50	35	50	160	14	40	53.5	169
ЦЗН-500	1055	530	60	42	55	180	16	45	59	190

Конец выходного вала в виде зубчатой муфты

Размеры конца выходного вала в виде части зубчатой муфты

Типоразмер редуктора	m	z	A	D	D₁	D₂	k	k₁	k₂
ЦЗУ-315	6	40	275	252	130	110	10	65	30
ЦЗУ-355	7 6	40 56	310 322	294 348	130 200	110 170	12.5 12	65 68	35 40
ЦЗУ-400	8	40	335	336	180	150	15	65	40
ЦЗН-450	10	40	440	420	200	160	15	70	50
ЦЗН-500	10	40	470	420	200	160	15	70	50

Условное обозначение редуктора при заказе

Редуктор

Ц3У -

400 -

160 -

13 -

Ц -

У3

Тип редуктора

Межосевое расстояние тихоходной ступени, мм

Передаточное число

Схема сборки

Исполнение конца тихоходного вала

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание.

Исполнение конца тихоходного вала может быть цилиндрическим - Ц, в виде части зубчатой муфты - М, для присоединения командоаппарата - КА.
Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки-11, 12, 21, 22, 31, 32.
