Редукторы цилиндрические - 1Ц3У-160, 1Ц3У-200, 1Ц3У-250
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор 1Ц3У-160 | |||
| Редуктор 1Ц3У-200 | |||
| Редуктор 1Ц3У-250 | |||
Полный перечень характеристик и их номинальных значений приведен в соответствующих таблицах.
Схемы сборки редукторов
Основные технические характеристики
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | AwT | AwП | AwБ |
| 1ЦЗУ-160 | 40, 50, 56, 63,80, 100, 125,160, 200 | 1250 | 110 | 160 | 100 | 80 |
| 1ЦЗУ-200 | 2500 | 190 | 200 | 125 | 100 | |
| 1ЦЗУ-250 | 5000 | 335 | 250 | 160 | 125 |

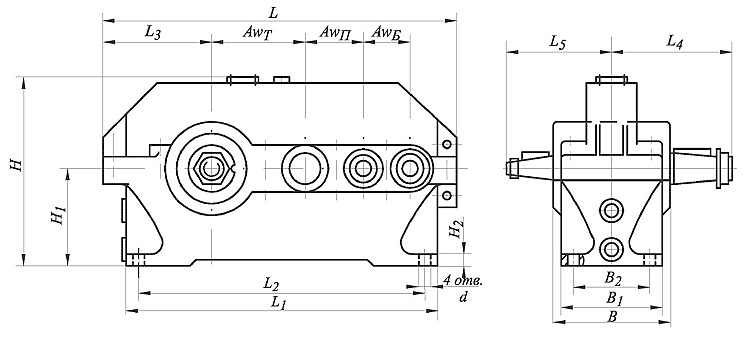

Габаритные и присоединительные размеры
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | B | B1 | B2 | H | H1 | H2 | d |
| ЦЗУ-160 | 630 | 530 | 475 | 195 | 224 | 160 | 206 | 195 | 140 | 345 | 170 | 24 | 24 |
| ЦЗУ-200 | 775 | 650 | 580 | 236 | 280 | 190 | 243 | 230 | 165 | 425 | 212 | 30 | 24 |
| ЦЗУ-250 | 950 | 825 | 750 | 290 | 335 | 236 | 290 | 280 | 218 | 530 | 265 | 32 | 28 |
Размеры концов входных и выходных валов
Размеры концов входных и выходных валов
| Типоразмер редуктора | Вал | d1 | d2 | d3 | d4 | l | l1 | b | h | t |
| 1ЦЗУ-160 | входной | 20 | М12х1.25 | 30 | 18.2 | 50 | 36 | 4 | 4 | 2.5 |
| 1ЦЗУ-200 | 25 | М16х1.5 | 38 | 22.9 | 60 | 42 | 5 | 5 | 3 | |
| 1ЦЗУ-250 | 35 | М20х1.5 | 45 | 32.1 | 80 | 58 | 6 | 6 | 3.5 | |
| 1ЦЗУ-160 | выходной | 55 | МЗ6хЗ | 70 | 50.9 | 110 | 82 | 14 | 9 | 5.5 |
| 1ЦЗУ-200 | 70 | М48хЗ | 100 | 64.75 | 140 | 105 | 18 | 11 | 7 | |
| 1ЦЗУ-250 | 90 | М64х4 | 118 | 83.5 | 170 | 130 | 22 | 14 | 9 |
Условное обозначение редуктора при заказе
| Редуктор | 1Ц3У - | 200 - | 160 - | 12 - | К - | У3 | ||||||
| Тип редуктора | ||||||||||||
| Межосевое расстояние тихоходной ступени, мм | ||||||||||||
| Передаточное число | ||||||||||||
| Схема сборки | ||||||||||||
| Исполнение конца тихоходного вала | ||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||||
Примечание.
- Исполнение редуктора типа ЦЗУ аналогично типу 1ЦЗУ.
- Исполнение конца тихоходного вала может быть коническим - К (стандартное исполнение), цилиндрическим - Ц (согласовывается дополнительно при заказе), в виде части зубчатой муфты - М (кроме 1ЦЗУ-160), полым шлицевым - П (кроме 1ЦЗУ-160).
- Размеры тихоходного вала в виде части зубчатой муфты редуктора 1ЦЗУ аналогичны типу редуктора 1Ц2У.
- Исполнение тихоходного вала в виде части зубчатой муфты изготавливается по вариантам сборки-11, 12, 21, 22, 31, 32.
