Редукторы цилиндрические (горизонтальные двухступенчатые, тип ЦДН)

Наименование	Крутящий момент (x1000)	Передат. число	Вес
Редукторы ЦДН-630
Редукторы ЦДН-710

Редукторы тип ЦДН отличаются высоким КПД и хорошей выносливостью. Они могут использоваться во всех отраслях машиностроения. С их помощью осуществляется изменение частоты вращения и крутящего момента.

Применение зацепной механической передачи имени Новикова позволяет таким устройствам работать с передаточными числами от 8 до 50. Сфера эксплуатации редукторов данного типа достаточно широка. Их встраивают в различные конвейеры, обеспечивающие перемещение крупногабаритных и сыпучих грузов, а также в другие устройства, которые предназначены для работы в подобных условиях.

Схемы сборки редукторов

Основные технические характеристики

Типоразмер редуктора	Передаточное число u	Мт, Н*м	Масса редуктора, кг	Aw_T	Aw_Б
ЦДН-630	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	71000	3330	630	400
ЦДН-710	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	100000	4540	710	450

Размеры концов валов

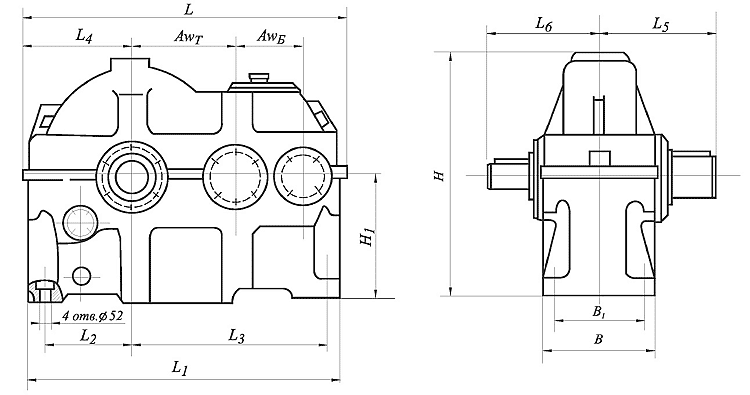

Габаритные и присоединительные размеры

Типоразмер редуктора	L	L₁	L₂	L₃	L₄	L₅	L6		В	B₁	H	H1
							u=8-25	u=28-50
ЦДН-630	1935	1920	575	1195	657	760	610	570	650	540	1225	630
ЦДН-710	2175	2160	660	1350	742	870	660	620	740	600	1390	710

Типоразмер редуктора	l		l₁	d		d₁	t		t₁	b		b₁
Типоразмер редуктора	u=8-25	u=28-50	l₁	u=8-25	u=28-50	d₁	u=8-25	u=28-50	t₁	u=8-25	u=28-50	b₁
ЦДН-630	210	170	350	110	80	220	116	85	231	28	22	50
ЦДН-710	210	170	410	125	100	250	132	106	262	32	28	56

Условное обозначение редуктора при заказе

Редуктор	ЦДН -	630 -	50 -	12 -	У3

Тип редуктора
Межосевое расстояние тихоходной ступени, мм
Передаточное число
Схема сборки
Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание.

Исполнение конца тихоходного вала цилиндрическое - Ц.
Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки 11, 12, 21, 22, 31, 32.
Возможно изготовление данного типа редукторов с передаточными числами 9, 11.2, 14, 18, 22.4, 28, 35.5, 45.
