Редукторы цилиндрические горизонтальные двухступенчатые с зацеплением Новикова, тип Ц2Н (ц2н-630, ц2н-710)
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор Ц2Н-630 | |||
| Редуктор Ц2Н-710 | |||

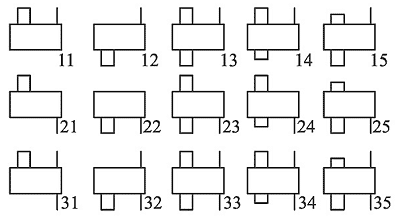

Схемы сборки редукторов
Основные технические характеристики
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | AwT | AwБ |
| Ц2Н-630 | 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50 | 75000 | 3700 | 630 | 400 |
| Ц2Н-710 | 100000 | 4900 | 710 | 450 |

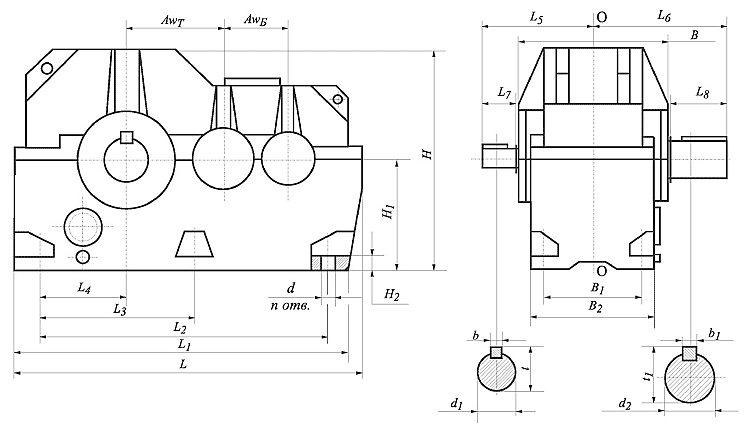

Габаритные и присоединительные размеры
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | В | B1 | B2 | ||
| u=8-28 | u=31.5-50 | u=8-28 | u=31.5-50 | |||||||||||
| Ц2Н-630 | 1960 | 1920 | 1770 | 970 | 585 | 610 | 570 | 760 | 210 | 170 | 360 | 760 | 540 | 650 |
| Ц2Н-710 | 2250 | 2160 | 2010 | 1060 | 667 | 660 | 620 | 870 | 210 | 170 | 410 | 780 | 600 | 740 |
| Типоразмер редуктора | H | H1 | H2 | d | d1 | d2 | b | b1 | t | t1 | |||
| u=8-28 | u=31.5-50 | u=8-28 | u=31.5-50 | u=8-28 | u=31.5-50 | ||||||||
| Ц2Н-630 | 1220 | 630 | 60 | 50 | 110 | 80 | 220 | 28 | 22 | 50 | 116 | 85 | 231 |
| Ц2Н-710 | 1400 | 710 | 60 | 52 | 125 | 100 | 250 | 32 | 28 | 56 | 132 | 106 | 262 |
Размеры конца выходного вала в виде части зубчатой муфты
| Типоразмер редуктора | m | z | A | D | D1 | D2 | k | k1 | k2 |
| Ц2Н-630 | 12 | 40 | 508 | 504 | 290 | 200 | 20 | 90 | 60 |
| Ц2Н-710 | 12 | 40 | 520 | 504 | 290 | 200 | 20 | 90 | 60 |
Условное обозначение редуктора при заказе
| Редуктор | Ц2Н - | 630 - | 31.5 - | 12 - | Ц - | У3 | ||||||
| Тип редуктора | ||||||||||||
| Межосевое расстояние тихоходной ступени, мм | ||||||||||||
| Передаточное число | ||||||||||||
| Схема сборки | ||||||||||||
| Исполнение конца тихоходного вала | ||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||||
Примечание.
- Исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М.
- Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки 11,12, 21,22,31,32.
- Возможно изготовление данного типа редукторов с передаточными числами 9, 11.2, 14, 18, 22.4, 28, 35.5, 45.
