Редукторы двухступенчатые горизонтальные, тип РЦД (РЦД-250, РЦД-350, РЦД-400)
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор РЦД-250 | |||
| Редуктор РЦД-350 | |||
| Редуктор РЦД-400 | |||
Редукторы крановые РЦД-400, РЦД-350 и РЦД-250 предназначены для уменьшения частоты вращения вала и эффективного увеличения крутящего момента. Двухступенчатые горизонтальные редукторы общемашиностроительного применения применяются в грузоподъемных устройствах, а также в металлургической и угледобывающей отрасли, строительной технике, сельскохозяйственном оборудовании, а также в специализированной технике для газодобычи и нефтедобычи.
Схемы сборки редукторов
Основные технические характеристики
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | Awc | AwT | AwБ |
| РЦД-250 | 10, 16, 20, 25, 31.5, 40 | 450 | 87 | 250 | 150 | 100 |
| РЦД-350 | 1100 | 175 | 350 | 200 | 150 | |
| РЦД-400 | 2100 | 287 | 400 | 250 | 150 |

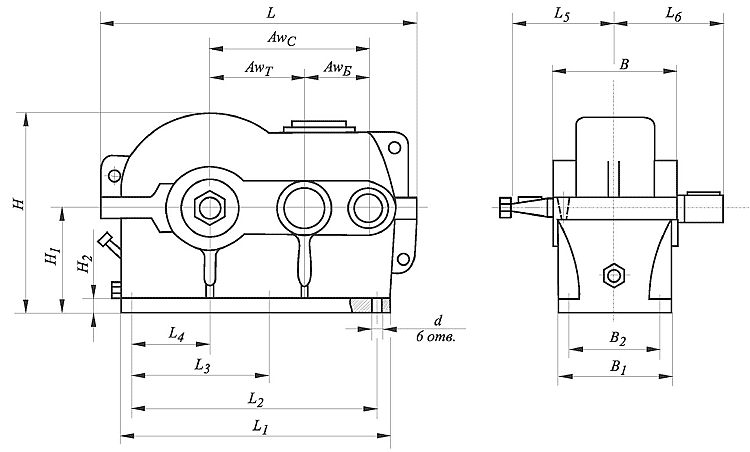

Габаритные и присоединительные размеры
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | H1 | H2 | d |
| РЦД-250 | 520 | 400 | 330 | 165 | 115 | 220 | 230 | 250 | 250 | 200 | 315 | 160 | 24 | 23 |
| РЦД-350 | 700 | 545 | 480 | 240 | 164 | 260 | 290 | 320 | 320 | 255 | 410 | 212 | 24 | 23 |
| РЦД-400 | 800 | 640 | 540 | 270 | 190 | 280 | 335 | 360 | 360 | 275 | 510 | 265 | 28 | 27 |

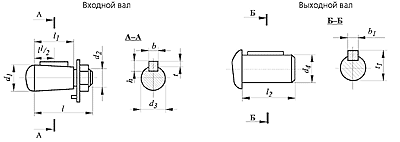

Размеры концов валов
Размеры концов входных и выходных валов
| Типоразмер редуктора | Входной вал | Выходной вал | ||||||||||
| d1 | d2 | d3 | l | l1 | b | h | t | d4 | l2 | t1 | b1 | |
| РЦД-250 | 30 | М20х1,5 | 27.1 | 80 | 58 | 8 | 7 | 4 | 45 | 82 | 49.5 | 14 |
| РЦД-350 | 35 | М20х1,5 | 32.1 | 80 | 58 | 10 | 8 | 5 | 65 | 105 | 71 | 18 |
| РЦД-400 | 35 | М20х1,5 | 32.1 | 80 | 58 | 10 | 8 | 5 | 85 | 130 | 93 | 22 |
Условное обозначение редуктора при заказе
| Редуктор | РЦД - | 400 - | 20 - | 22 - | Ц - | У3 | ||||||
| Тип редуктора | ||||||||||||
| Суммарное межосевое расстояние, мм | ||||||||||||
| Передаточное число | ||||||||||||
| Схема сборки | ||||||||||||
| Исполнение конца тихоходного вала | ||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||||
Примечание.
- Исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М (только РЦД-400).
- Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки 11,12, 21,22,31,32.
