Редукторы цилиндрические (горизонтальные двухступенчатые, тип 1Ц2У (Ц2У) - 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор 1Ц2У-100 | |||
| Редуктор 1Ц2У-125 | |||
| Редуктор 1Ц2У-160 | |||
| Редуктор 1Ц2У-200 | |||
| Редуктор Ц2У-250 (1Ц2У-250) | |||
| Редуктор Ц2У-315 (1Ц2У-315) | |||
| Редуктор Ц2У-355 (1Ц2У-355) | |||
| Редуктор Ц2У-400 (1Ц2У-400) | |||
схемы сборки редукторов
основные технические характеристики
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | AwT | AwБ |
| 1Ц2У-100 | 8, 10, 12.5, 16, 20, 25, 31.5, 40 | 315 | 21 | 100 | 80 |
| 1Ц2У-125 | 630 | 31.5 | 125 | 80 | |
| 1Ц2У-160 | 1250 | 95 | 160 | 100 | |
| 1Ц2У-200 | 2500 | 170 | 200 | 125 | |
| 1Ц2У-250 | 5000 | 310 | 250 | 160 |

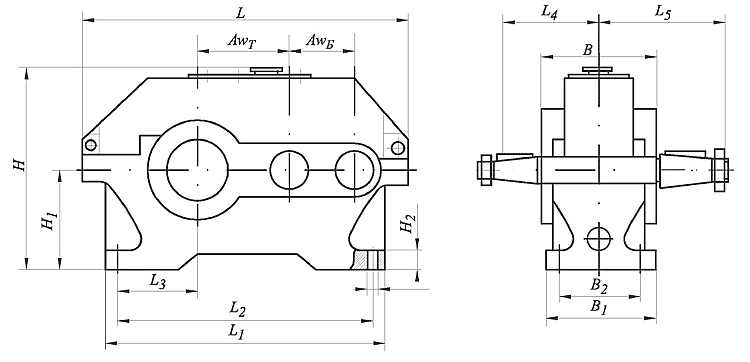

габаритные и присоединительные размеры
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | B | B1 | B2 | H | H1 | H2 | d |
| Ц2У-100 | 390 | 325 | 290 | 85 | 136 | 165 | 155 | 145 | 109 | 230 | 112 | 20 | 15 |
| Ц2У-125 | 446 | 375 | 335 | 106 | 145 | 206 | 175 | 165 | 125 | 272 | 132 | 22 | 19 |
| Ц2У-160 | 557 | 475 | 425 | 135 | 170 | 224 | 206 | 195 | 140 | 345 | 170 | 24 | 24 |
| Ц2У-200 | 678 | 580 | 515 | 165 | 212 | 280 | 243 | 230 | 165 | 425 | 212 | 30 | 24 |
| Ц2У-250 | 829 | 730 | 670 | 212 | 265 | 335 | 290 | 280 | 218 | 530 | 265 | 32 | 28 |

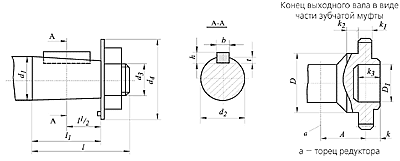

размеры концов входных и выходных валов
| Типоразмер редуктора | Вал | d1 | d2 | d3 | d4 | l | l1 | b | h | t |
| 1Ц2У-100 | входной | 20 | 18.2 | М12х1.25 | 30 | 50 | 36 | 4 | 4 | 2.5 |
| 1Ц2У-125 | 20 | 18.2 | М12х1.25 | 30 | 50 | 36 | 4 | 4 | 2.5 | |
| 1Ц2У-160 | 25 | 22.9 | М16х1.5 | 38 | 60 | 42 | 5 | 5 | 3 | |
| 1Ц2У-200 | 30 | 27.1 | М20х1.5 | 45 | 80 | 58 | 5 | 5 | 3 | |
| 1Ц2У-250 | 40 | 35.9 | М24х2 | 50 | 110 | 82 | 10 | 8 | 5 | |
| 1Ц2У-100 | выходной | 35 | 32.1 | М20х1.5 | 45 | 80 | 58 | 6 | 6 | 3.5 |
| 1Ц2У-125 | 45 | 40.9 | М30х2 | 56 | 110 | 82 | 12 | 8 | 5 | |
| 1Ц2У-160 | 55 | 50.9 | МЗ6хЗ | 70 | 110 | 82 | 14 | 9 | 5.5 | |
| 1Ц2У-200 | 70 | 64.75 | М48хЗ | 100 | 140 | 105 | 18 | 11 | 7 | |
| 1Ц2У-250 | 90 | 83.5 | М64х4 | 118 | 170 | 130 | 22 | 14 | 9 |
размеры конца выходного вала в виде части зубчатой муфты
| Типоразмер редуктора | m | z | D | D1 | A | k | k1 | k2 | k3 |
| 1Ц2У-160 | 4 | 40 | 95 | 72 | 48 | 19 | 20 | 20 | 38 |
| 1Ц2У-200 | 5 | 40 | 105 | 80 | 55 | 22 | 25 | 32 | 50 |
| 1Ц2У-250 | 4 | 56 | 170 | 120 | 63 | 31 | 35 | 16 | 50 |
условное обозначение редуктора при заказе
| Редуктор | 1Ц2У - | 250 - | 31.5 - | 11 - | М - | У3 | ||||||
| Тип редуктора | ||||||||||||
| Межосевое расстояние тихоходной ступени, мм | ||||||||||||
| Передаточное число | ||||||||||||
| Схема сборки | ||||||||||||
| Исполнение конца тихоходного вала | ||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||||
Примечание.
- Исполнение редуктора типа Ц2У аналогично типу 1Ц2У.
- Исполнение конца тихоходного вала может быть коническим - К (стандартное исполнение), цилиндрическим - Ц (согласовывается дополнительно при заказе), в виде части зубчатой муфты - М (кроме 1Ц2У-100,125,160), полым шлицевым - П (кроме 1Ц2У-100,125,160).
- Исполнение тихоходного вала в виде части зубчатой муфты изготавливается по вариантам сборки-11,12, 21, 22, 31, 32.
