Мотор редукторы червячные одноступенчатые, тип МЧ (мч-40 мч-63 мч-80 мч-100 мч-125 мч-160)
Основные технические характеристики
| Типоразмер мотор-редуктора | Передаточное число u | Мт, Н*м | Масса мотор-редуктора, кг | Р, кВт |
| МЧ-40 |
8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 |
26-35 | 18 | 0.12-0.55 |
| МЧ-63 | 90-120 | 36 | 0.18-2.2 | |
| МЧ-80 | 180-230 | 45 | 0.25-4.0 | |
| МЧ-100 | 360-464 | 95 | 0.55-7.5 | |
| МЧ-125 | 720-840 | 167 | 1.1-11.0 | |
| МЧ-160 | 1310-1800 | 205 | 2.2-22.0 |

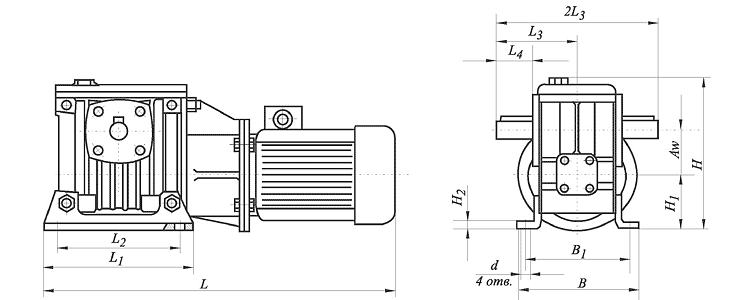

Габаритные и присоединительные размеры
| Типоразмер мотор-редуктора | Aw | Lmax | L1 | L2 | L3 | L4 | В | B1 | Н | H1 | H2 | d | |||||||
| мм | |||||||||||||||||||
| МРЧ-40 | 40 | 420 | 180 | 150 | 90 | 28 | 164 | 140 | 180 | 72 | 4 | 13 | |||||||
| МРЧ-63 | 63 | 560 | 220 | 180 | 100 | 42 | 196 | 165 | 225 | 82 | 5 | 13 | |||||||
| МРЧ-80 | 80 | 630 | 260 | 225 | 125 | 58 | 212 | 185 | 267 | 92 | 10 | 16 | |||||||
| МРЧ-100 | 100 | 725 | 240 | 200 | 225 | 110 | 175 | 140 | 312 | 100 | 18 | 19 | |||||||
| МРЧ-125 | 125 | 870 | 275 | 230 | 230 | 110 | 230 | 190 | 396 | 111 | 22 | 19 | |||||||
| МРЧ-160 | 160 | 1310 | 350 | 300 | 280 | 140 | 280 | 230 | 500 | 140 | 30 | 22 | |||||||
Условное обозначение мотор-редуктора при заказе
| Мотор-редуктор | МЧ - | 80 - | 20 - | 50 - | 1.5 - | 51 - | 1 - | Ц - | У3 | |||||||||
| Тип мотор-редуктора | ||||||||||||||||||
| Межосевое расстояние, мм | ||||||||||||||||||
| Передаточное число | ||||||||||||||||||
| Частота вращения выходного вала, об/мин | ||||||||||||||||||
| Мощность электродвигателя, кВт | ||||||||||||||||||
| Схема сборки | ||||||||||||||||||
| Вариант расположения червячной пары | ||||||||||||||||||
| Исполнение конца выходного вала | ||||||||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||||||||||
Примечание.
- Исполнение конца выходного вала может быть: МЧ-40, МЧ-63, МЧ-80 — цилиндрическим (Ц), полым (П); МЧ-100, 125, 160 - коническим (К) (стандартное исполнение), полым (П), цилиндрическим (Ц) (согласовывается дополнительно при заказе).
- Мотор-редукторы типа МЧ выпускаются с электродвигателями серии АИР, 5А.
Размеры выходного вала:

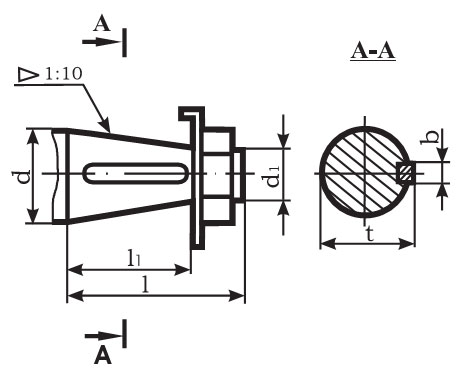

-конического
|
Тип |
d |
d1 |
t |
b |
l |
l1 |
|
МРЧ-100М1 |
45 |
М30 |
41,85 |
12 |
110 |
82 |
|
МРЧ-125М1 |
55 |
М36 |
52,35 |
14 |
110 |
82 |
|
МРЧ-160М1 |
70 |
М48 |
66,13 |
18 |
140 |
105 |

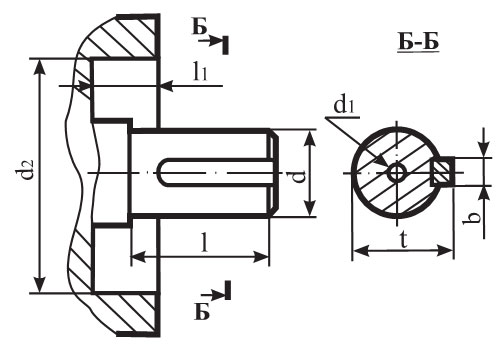

-цилиндрического
|
Тип |
d |
d1 |
d2 |
t |
b |
l |
l1 |
|
МРЧ-40М1 |
18 |
6 |
- |
20,5 |
6 |
28 |
- |
|
МРЧ-63М1 |
28 |
М8 |
70 |
31 |
8 |
42 |
16 |
|
МРЧ-80М1 |
35 |
М8 |
90 |
38 |
10 |
58 |
22 |
|
МРЧ-100М1 |
45 |
М12 |
- |
48,5 |
14 |
110 |
- |
|
МРЧ-125М1 |
55 |
М16 |
- |
59 |
16 |
110 |
- |
|
МРЧ-160М1 |
70 |
М20 |
- |
74,5 |
20 |
140 |
- |

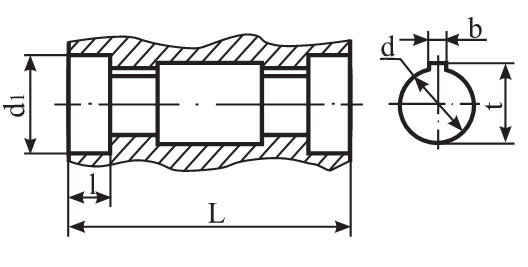

-полого со шпоночным пазом
|
Тип |
d |
d1 |
L |
l |
t |
b |
|
МРЧ-40М1 |
18 |
25 |
112 |
25 |
20,8 |
6 |
|
МРЧ-63М1 |
26 |
- |
108 |
- |
29,3 |
8 |
|
МРЧ-80М1 |
35 |
- |
116 |
- |
38,3 |
10 |
|
МРЧ-100М1 |
40 |
50 |
190 |
20 |
43,3 |
12 |

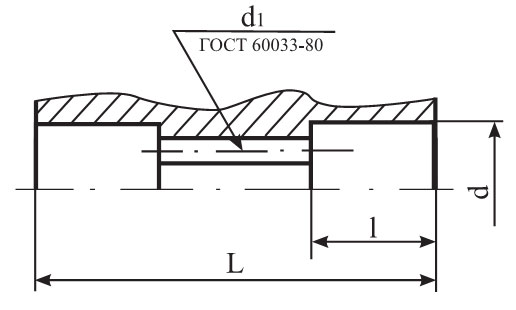

-полого шлицевого
|
Тип |
d |
d1 |
L |
l |
|
МРЧ-40М1 |
23 |
22x1,5 |
112 |
20 |
|
МРЧ-63М1 |
33 |
32x1,5 |
108 |
20 |
|
МРЧ-80М1 |
41 |
40x1,5 |
116 |
25 |
|
МРЧ-125М1 |
60 |
55x2,5 |
230 |
60 |
|
МРЧ-160М1 |
72 |
70x2,5 |
275 |
72,5
|
