Мотор редукторы планетарные одноступенчатые, тип МР-1 (МР1-315, МР1-500)
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор МР1-315 | |||
| Редуктор МР1-500 | |||
Мотор-редукторы МР1-315, МР1-500
Серия МР1 мотор-редукторов представляет собой агрегаты, объединяющие в одном корпусе электрический двигатель и одноступенчатый редуктор планетарного типа. Мотор-редукторы данного типа наиболее востребованы в качестве комплектующих для различного оборудования химических предприятий.
Классификация планетарных мотор-редукторов производится по количеству ступеней передачи. В зависимости от того, сколько уровней присутствует в том или ином редукторе, выделяют МР1, МР2 и МР3.
Каждый мотор-рекуктор МР1 имеет горизонтальную или вертикальную ориентацию. Здесь выделяют следующие подвиды:
- Ф1В – вертикальный мотор-редуктор, цилиндрический выходной вал направлен вниз;
- Ф2В – горизонтальный мотор-редуктор, цилиндрический выходной вал;
- Ф1П - вертикальный мотор-редуктор, выходной вал имеет форму полумуфты и направлен вниз.
- Щ – установлен на так называемых «лапах»
Особенности использования мотор-редукторов серии МР1:
- Режим работы: с остановками реверсивный или непрерывный прямой
- Постоянная или переменная любого направления воздействия нагрузка
- Любое направление вращательных движений
- Температурный режим, пригодный для эксплуатации, -40 -- +400 градусов Цельсия
- Уровень запыленности атмосферы – не более 10мг/метр кубический
- Относительная влажность до 80%.
Основные технические характеристики
| Типоразмер мотор-редуктора | Передаточное число u | Частота вращения выходного вала, об/мин | Мт, Н*м | Масса мотор-редуктора, кг | Исполнение по монтажу |
| МР1-315 МР-1-315У |
4.6, 5.7, 7.4 | 100, 125, 160, 200, 250, 315 | 705-2200 | 340-540 | Ф-1П Ф-2П |
| МР1-500 | 4.6, 5.7, 7.4, 9.4, 11.2 | 64, 80, 100, 125, 160, 200, 250, 315 | 1790-7150 | 740-1355 | Ф-1П |

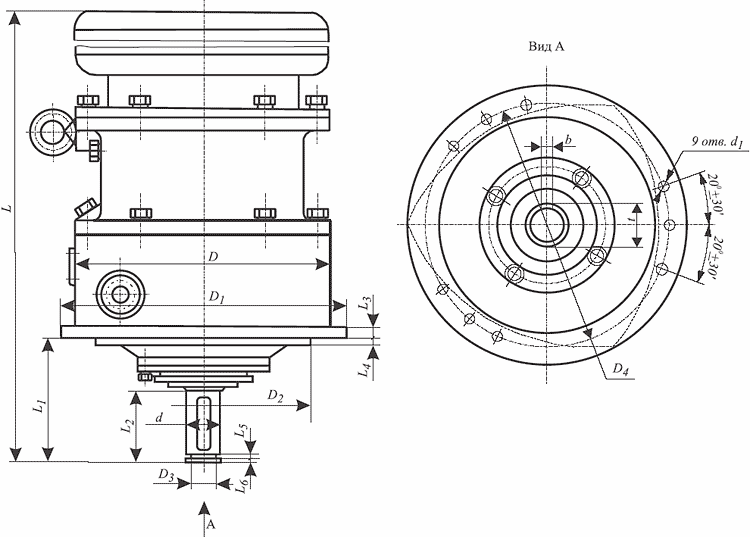

Габаритные и присоединительные размеры
| Типоразмер мотор-редуктора | L | L1 | L2 | L3 | L4 | L5 | L6 | D | D1 | D2 | D3 | D4 | d | d1 | t | b | |||
| мм | |||||||||||||||||||
| МР-1-315 МР-1-315У |
1220 | 200 | 140 | 20 | 10 | 8 | 6 | 450 | 500 | 350h9 | 40 | 400 | 65k6 | 22 | 71 | 18 | |||
| МР-1-500 | 2100 | 300 | 220 | 30 | 10 | 10 | 8 | 550 | 600 | 450h9 | 50 | 500 | 80k6 | 26 | 88 | 24 | |||
Условное обозначение мотор-редуктора при заказе
| Мотор-редуктор | МР - | 1 - | 500 - | 12 - | 125 - | Ф-1П - | У3 | |||||||
| Тип мотор-редуктора | ||||||||||||||
| Количество ступеней | ||||||||||||||
| Делительный диаметр наибольшего колеса с внутренним зубом, мм | ||||||||||||||
| Исполнение по двигателю | ||||||||||||||
| Частота вращения выходного вала, об/мин | ||||||||||||||
| Исполнение по способу монтажа | ||||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||||||
Примечание. Исполнение мотор-редукторов: Ф-1П - вертикальное, выходным валом вниз, конец выходного вала выполнен в виде фланцевой полумуфты со встроенным зубчатым компенсатором; Ф-2П - горизонтальное, с выходным валом в виде фланцевой полумуфты.
