Мотор редукторы (планетарные двухступенчатые, тип МПО-2М)
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор МПО-2М-10 | |||
| Редуктор МПО-2М-15 | |||
| Редуктор МПО-2М-18 | |||
Планетарный мотор-редуктор МПО2М-10ВК вертикального исполнения с опорным фланцем соединяет в себе асинхронный двигатель и редукторный узел, что позволяет максимально упростить конструкцию и повысить эксплуатационную надежность приводного механизма. Комбинированный агрегат широко применяется в приводных механизмах пищевой, медицинской, химической, фармацевтической и биологической отраслей промышленности.
Основные технические характеристики
| Типоразмер мотор-редуктора | Передаточное число u | Частота вращения выходного вала, об/мин | Мт, Н*м | Масса мотор-редуктора, кг | Исполнение по монтажу |
| МПО-2М-10 | 23.1, 28.2, 45.5, 66.5, 81.6, 208, 2190 | 0.63, 6.3, 16, 20, 31.5, 50,63 | 133-600 | 71-142 | В, ВК, Ф, Щ |
| МПО-2М-15 | 24.6,32.1,46.9,81.5, 101.7, 204, 2469 | 0.56, 4.6, 6.7, 14, 18, 31, 45, 59 | 823-2078 | 190-360 | В, ВК, Ф, Щ |
| МПО-2М-18 | 22.8, 29.6, 45.5, 66.5, 81.6, 208 | 6.7, 18, 22, 32, 49, 64 | 1689-3350 | 425-635 | В, ВК |

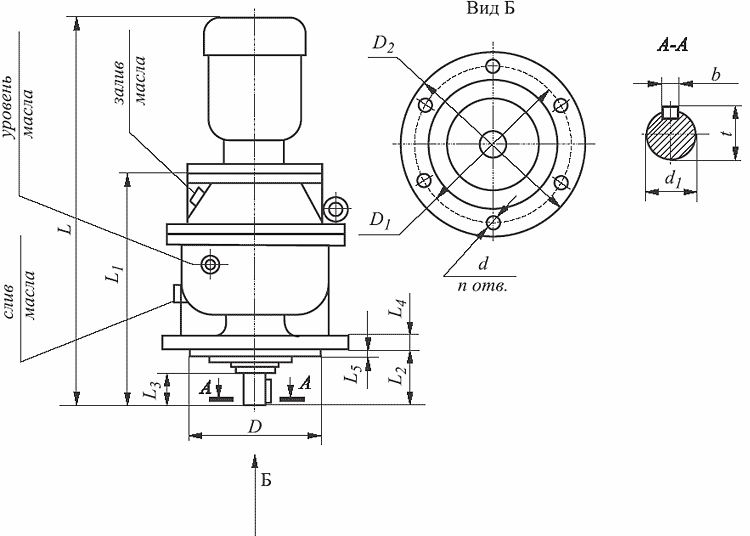

Габаритные и присоединительные размеры
| Типоразмер мотор-редуктора | L | L1 | L2 | L3 | L4 | L5 | D | D1 | D2 | d | d1 | t | b | n | |||||
| мм | |||||||||||||||||||
| МПО-2М-10 | 605-725 | 420 | 110 | 80 | 16 | 6 | 270 | 300 | 330 | 13 | 40 | 43 | 12 | 6 | |||||
| МПО-2М-15 | 860-1065 | 615 | 190 | 140 | 20 | 10 | 330 | 375 | 420 | 22 | 65 | 69 | 18 | 6 | |||||
| МПО-2М-18 | 1070-1320 | 790 | 220 | 170 | 22 | 10 | 470 | 520 | 565 | 22 | 80 | 85 | 22 | 8 | |||||
Условное обозначение мотор-редуктора при заказе
| Мотор-редуктор | МПО-2М - | 15 | Ф - | 24.6 - | 11/ | 59 - | У2, | 380В | ||||||||
| Тип мотор-редуктора | ||||||||||||||||
| Условный диаметр водила, мм | ||||||||||||||||
| Исполнение по способу монтажа | ||||||||||||||||
| Передаточное число | ||||||||||||||||
| Мощность электродвигателя, кВт | ||||||||||||||||
| Частота вращения выходного вала, об/мин | ||||||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||||||||
| Номинальное напряжение сети переменного тока | ||||||||||||||||
Примечание. Исполнение мотор-редукторов: Щ — горизонтальное на опорных лапах; Ф — горизонтальное с опорным фланцем; В — вертикальное с опорным фланцем, выходным валом вниз; ВК — вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой на нем.
Технические характеристики мотор-редукторов МПО2М-10ВК:
- Диапазон номинальных передаточных чисел: 23.1 – 2190;
- Частота вращения выходного вала: 0,63 – 50,63 об/мин;
- Параметры величины крутящего момента выходного вала: 133-600 Н*м;
- Масса (в зависимости от модификации): 71 – 142 кг.
Условия эксплуатации:
- Интенсивный режим, непрерывный в течение 24 часов или с периодическими остановками (S1 по ГОСТ 183-74);
- Однонаправленные или реверсивные нагрузки;
- Любое направление вращения валов (не более 1500 оборотов в минуту);
- Температурный диапазон: от – 40 градусов до + 50 градусов;
- Невзрывоопасная, неагрессивная среда;
- Максимально допустимое содержание непроводящей пыли - 10 мг/м3;
- Два доступных варианта климатического исполнения: Т и У (ГОСТ 15150).
Планетарные зубчатые мотор-редукторы МПО2М-10ВК используются в перемешивающих устройствах, а также в машинах общего применения. Для исключения влияния поперечных усилий на выходной вал планетарного мотор-редуктора рекомендуется для передачи крутящего момента применять промежуточное устройство.
Мотор-редукторы МПО2М-10ВК оснащаются асинхронными обдуваемыми двигателями, что позволяет применять оборудование в непрерывном производственном цикле. При выборе оптимальной разновидности мотор-редуктора принимаются во внимание: габаритные размеры, величина крутящего момента, определяемая по выходному валу, мощность и типоразмер электродвигателя, климатические особенности эксплуатации, частота вращения выходного вала.
