Мотор редукторы планетарные двухступенчатые, тип МР-2 (МР2-315, МР2-500)
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор МР2-315 | |||
| Редуктор МР2-500 | |||
Мотор-редукторы МР2-315, МР2-500
Мотор-редукторы серии МР – объединенный в одном корпусе электродвигатель и редуктор планетарного типа. Наиболее широкое распространение агрегаты этого вида приобрели в химической промышленности: большая часть существующего оборудования использует в своей работе мотор-редукторы МР.
В зависимости от того, сколько уровней передачи присутствует в мотор-редукторе, серия МР разделяется на линейки МР1 – одноступенчатые мотор-редукторы, МР2 – двухступенчатые и трехступенчатые МР3. Дополнительным параметром для классификации мотор-редуктором МР любого количества уровней является их пространственная ориентация – вертикальная или горизонтальная, а также – форма и направление выходного вала – этот вал может быть цилиндрической формы или в виде муфты, и направляться вверх или вниз.
Основные эксплуатационные характеристики мотор-редукторов серии МР2:
- Работать МР может как в постоянном непрерывном режиме, так и периодически, через небольшие временные промежутки.
- Нагрузка может иметь любой характер: быть постоянной или переменной, иметь любое направление воздействия.
- Вращение обоих валов осуществляется в любую сторону без предпочтений.
- Условия эксплуатации, приближенные к экстремальным: температура от -40 до +400 градусов, влажность до 80%.
- Допустимый уровень запыленности атмосферы – не более 10 мг на кубический метр.
| МР-2-315 | МР-2-500 |
 |
 |
Основные технические характеристики
| Типоразмер мотор-редуктора | Передаточное число u | Частота вращения выходного вала, об/мин | Нт, Н*м | Масса мотор-редуктора, кг | Исполнение по монтажу |
| МР2-315 | 18.6, 22.8, 29.6 | 25, 32, 40, 50, 64,80 | 2060-4380 | 510-615 | Ф-1В, Ф-1П, Ф-2В |
| МР-2-315У | 3505-7010 | 625-690 | Ф-1В, Ф-1П | ||
| МР2-500 | 18.6, 22.8, 29.6, 37.8, 44.8 | 16, 20, 25, 32, 40, 50, 64, 80 | 5610-18000 | 895-1765 | Ф-1В, Ф-2В, Щ |

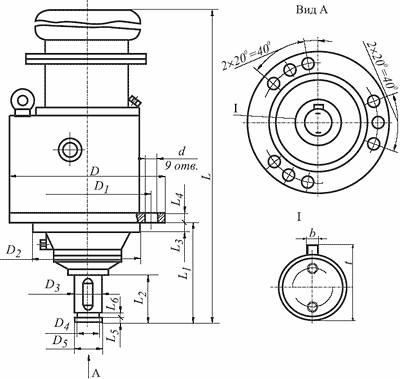

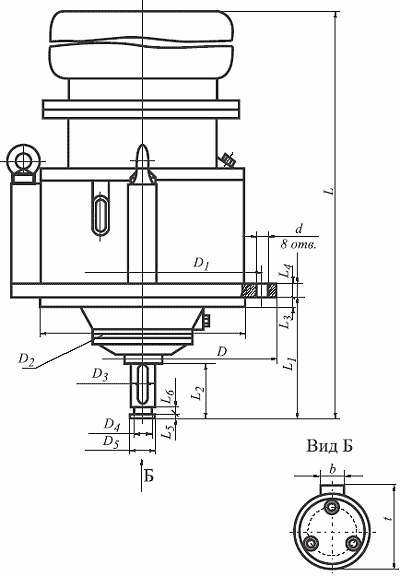

Габаритные и присоединительные размеры
| Типоразмер мотор-редуктора | L | L1 | L2 | L3 | L4 | L5 | L6 | D | D1 | D2 | D3 | D4 | D5 | d | t | b | |||
| мм | |||||||||||||||||||
| МР-2-315 МР-2-315У |
1495 | 300 | 170 | 18 | 30 | 22 | 4 | 550 | 500 | 450 | 90 | 80 | 88 | 26h14 | 99 | 25 | |||
| МР-2-500 | 2115 | 355 | 210 | 28 | 40 | 30 | 5 | 840 | 780 | 720 | 125 | 110 | 123 | 26h14 | 136 | 32 | |||
Условное обозначение мотор-редуктора при заказе
| Мотор-редуктор | МР - | 2 - | 500 - | 12 - | 40 - | Ф-1В - | У3 | |||||||
| Тип мотор-редуктора | ||||||||||||||
| Количество ступеней | ||||||||||||||
| Делительный диаметр наибольшего колеса с внутренним зубом, мм | ||||||||||||||
| Исполнение по двигателю | ||||||||||||||
| Частота вращения выходного вала, об/мин | ||||||||||||||
| Исполнение по способу монтажа | ||||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||||||
Примечание.
- Исполнение мотор-редукторов: Ф-1В — вертикальное, выходным валом вниз, с цилиндрическим концом
выходного вала; Ф-2В — горизонтальное, с цилиндрическим концом выходного вала; Ф-1П —
вертикальное, выходным валом вниз, конец выходного вала выполнен в виде фланцевой полумуфты
со встроенным зубчатым компенсатором; Щ — горизонтальное на опорных лапах. - Мотор-редукторы типа МР-2 выпускаются с электродвигателями серии АИР, 4А, 5А.
