Редукторы вертикальные крановые (трехступенчатые, тип ВКУ)
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор ВКУ-500М | |||
| Редуктор ВКУ-610М | |||
| Редуктор ВКУ-765М | |||
| Редуктор ВКУ-965М | |||
Схемы сборки редукторов
Основные технические характеристики
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | Awc | AwT | AwП | AwБ |
| ВКУ-500М | 20, 28, 63 | 4300 | 330 | 500 | 200 | 160 | 140 |
| ВКУ-610М | 14,25,40,80, 112, 125, 140 | 8600 | 450 | 610 | 250 | 200 | 160 |
| ВКУ-765М | 18, 20, 22.4, 25, 28, 31.5, 35.5, 40, 45, 50, 56, 63, 71, 80,90, 100, 112, 125, 140 | 14900 | 820 | 765 | 315 | 250 | 200 |
| ВКУ-965М | 16, 18, 20, 22.4, 25, 28, 31.5, 35.5, 40, 45, 50, 56, 63, 71, 80, 90, 100, 112, 125, 140 | 27200 | 1530 | 965 | 400 | 315 | 250 |

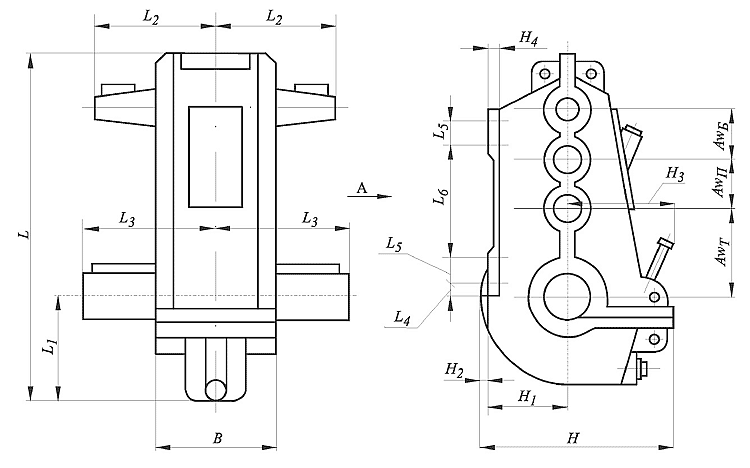

Габаритные и присоединительные размеры
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | B | B1 | H | H1 | H2 | H3 | H4 | d |
| ВКУ-500М | 840 | 200 | 305 | 310 | 85 | 70 | 240 | 160 | 320 | 20 | 320 | 360 | 475 | 160 | 40 | 310 | 30 | 17 |
| ВКУ-610М | 1000 | 240 | 325 | 355 | 50 | 70 | 375 | 152.5 | 305 | 22.5 | 365 | 350 | 585 | 250 | - | 380 | 35 | 17 |
| ВКУ-765М | 1220 | 284 | 370 | 440 | 45 | 110 | 440 | 192.5 | 385 | 30 | 435 | 445 | 675 | 290 | - | 470 | 40 | 26 |
| ВКУ-965М | 1560 | 385 | 450 | 495* | 75 | 120 | 570 | 270 | 540 | 40 | 560 | 620 | 930 | 320 | 74 | 610 | 45 | 33 |
* В сборках 11, 12, 21, 22 - L3 = 530 мм м

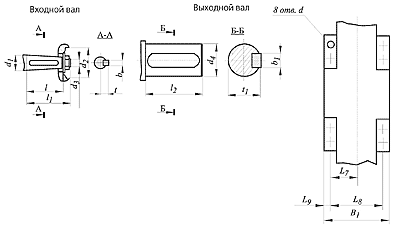

Размеры концов валов
Размеры концов входных и выходных валов
| Типоразмер редуктора | Входной вал | Выходной вал | Схемы сборки | |||||||||
| d1 | d2 | d3 | l | l1 | b | t | d4 | l2 | t1 | b1 | ||
| ВКУ-500М | 40 | 75 | М24х2 | 85 | 110 | 10 | 21 | 65 | 105 | 71 | 18 | 11, 12, 13, 21, 22, 23, 33 |
| ВКУ-610М | 40 | 75 | М24х2 | 85 | 110 | 10 | 21 | 80 | 130 | 88 | 22 | 11, 12, 13, 21, 22, 23, 33 |
| ВКУ-765М | 50 | 95 | МЗ6хЗ | 85 | 110 | 12 | 26 | 125 | 165 | 136 | 32 | 11, 12, 13, 21, 22, 23, 33 |
| ВКУ-965М | 65 | 100 | М24хЗ | 108 | 140 | 16 | 33.9 | 125 | 165 | 136 | 32 | 13, 23, 33 |
| 65 | 100 | М24хЗ | 108 | 140 | 16 | 33.9 | 140 | 200 | 152 | 36 | 11, 12, 21, 22 | |
Условное обозначение редуктора при заказе
| Редуктор | ВКУ - | 765 - | 90 - | 23 - | У3 | |||||
| Тип редуктора | ||||||||||
| Суммарное межосевое расстояние, мм | ||||||||||
| Передаточное число | ||||||||||
| Схема сборки | ||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||
Примечание. Исполнение конца тихоходного вала цилиндрическое - Ц.
