Редукторы вертикальные крановые (цилиндрические трехступенчатые в-200ф, в-250ф (ц3вк-200, цзвкф-200, ц3вк-250, цзвкф-250)
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор В-200 В-200ф (Ц3ВК-200) | |||
| Редуктор В-250 В-250ф (Ц3ВК-250) | |||
Тип Ц3ВК: 200 и 250
Горизонтальный редуктор Ц3ВКф-200 предназначен для эксплуатации в наклонном или вертикальном положении в приводных механизмах крановых тележек и механизмах передвижения кранов. Цилиндрический трехступенчатый редуктор обладает оптимальным соотношением технических характеристик и габаритных размеров для применения в кратковременном режиме при частых изменениях направления вращения выходного вала.
Технические характеристики редуктора Ц3ВК-200:
- Диапазон передаточных чисел: 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80, 100;
- Крутящий момент: 4000 Н*м;
- Масса редуктора: 320 кг.
Условия применения:
- Режим эксплуатации: реверсивный поворотно-кратковременный;
- Вращение валов в обе стороны;
- Максимальная продолжительность безостановочной работы: 30 мин;
- Максимальная скорость быстроходного вала: 1800 об/мин;
- Максимальная запыленность воздуха: 10 мг/м3;
- Атмосфера типов I и II по нормативам ГОСТ 15150-69;
- Эксплуатация в неагрессивной среде;
- Категории размещения 2,3,4 по ГОСТ I5150-69.
Трехступенчатые крановые цилиндрические редукторы Ц3ВКФ-250, 160 и 125 обладают различными габаритными размерами, передаточными числами, межосевым расстоянием, длиной и диаметром входного вала, а также размерами выходного вала и фланца.
Схемы сборки редукторов
Основные технические характеристики
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | AwT | AwП | AwБ |
| В-200 В-200ф (Ц3ВК-200) |
10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80, 100 | 4000 | 210 | 200 | 160 | 125 |
| В-250 В-250ф (Ц3ВК-250) |
12.5, 16, 20, 25, 31.5, 40, 50, 63, 80, 100 | 6800 | 320 | 250 | 200 | 160 |

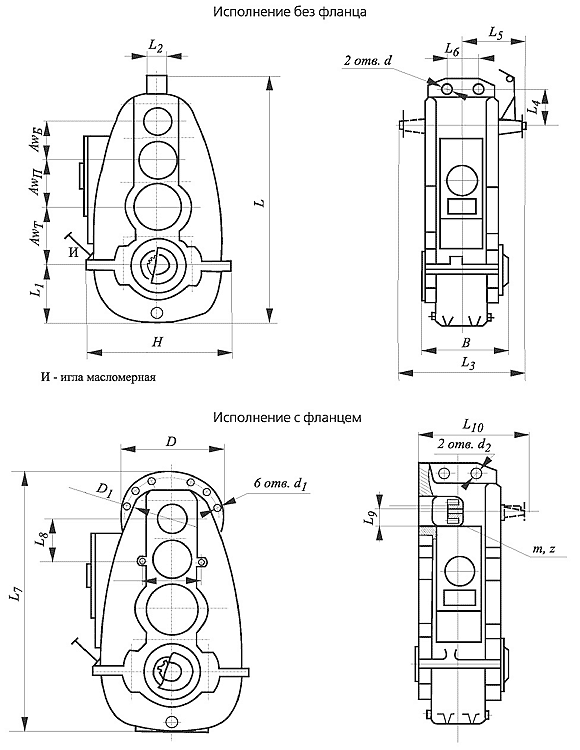

Габаритные и присоединительные размеры
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | L6 | B | H | d | m | z | L7 | L8 | L9 | L10 | D | D1 | d1 | d2 |
| В-200 В-200ф | 825 | 190 | 70 | 420 | 130 | 210 | 100 | 277 | 450 | 22 | 2.5 | 30 | 840 | 100 | 50 | 327 | 330 | 300 | 18 | 22 |
| В-250 В-250ф | 1015 | 240 | 80 | 480 | 137.5 | 240 | 120 | 322 | 552 | 22 | 2.5 | 38 | 1015 | 163 | 65 | 379 | 330 | 300 | 18 | 22 |
Конический конец входного вала
Размеры конца входного вала
| Типоразмер редуктора | k | k1 | k2 | d3 | d4 | b | t |
| В-200 В-200ф | 80 | 58 | 29 | 35 | 32.1 | 6 | 34.6 |
| В-250 В-250ф | 80 | 58 | 29 | 38 | 35.1 | 6 | 37.6 |
Условное обозначение редуктора при заказе
| Редуктор |
В(Ц3ВК) -
|
250 -
|
25 - | 26 - | У3 | |||||
| Тип редуктора | ||||||||||
| Межосевое расстояние тихоходной ступени, мм | ||||||||||
| Передаточное число | ||||||||||
| Схема сборки | ||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||
