Редукторы вертикальные крановые трехступенчатые, тип ВК (вк-350 вк-475 вк-550)
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор ВК-350 | |||
| Редуктор ВК-475 | |||
| Редуктор ВК-550 | |||
Редукторы вертикальные крановые трехступенчатые изготавливаются на высокотехнологичном производстве для дальнейшего их применения в приводах механизмов, отвечающих за корректные передвижения подъемных кранов. В зависимости от категории можно выделить устройства, подходящие для использования в областях с умеренным или тропическим климатами.
Крановые элементы разрабатываются под конкретные условия. Например, температура окружающей среды должна находится в пределах -40 +50 градусов по Цельсию. Современные редукторы (тип ВК) подходят для применения в неагрессивной среде, где наблюдается средний показатель влажности и небольшая запыленность. Стоит отметить, что оптимальное количество оборотов при вращении быстроходного вала не должно составлять более тысячи в минуту. Собирать редуктор необходимо строго согласно схеме. Только так обеспечивается качественная и безопасная работа всего механизма.
Схемы сборки редукторов
Основные технические характеристики
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | AwT | AwП | AwБ |
| ВК-350 | 10, 14, 31.5, 50 | 1500 | 73 | 130 | 130 | 90 |
| ВК-475 | 20, 28, 50, 112 | 2000 | 215 | 210 | 160 | 105 |
| ВК-550 | 18,31.5,71, 125 | 2800 | 279 | 220 | 190 | 140 |

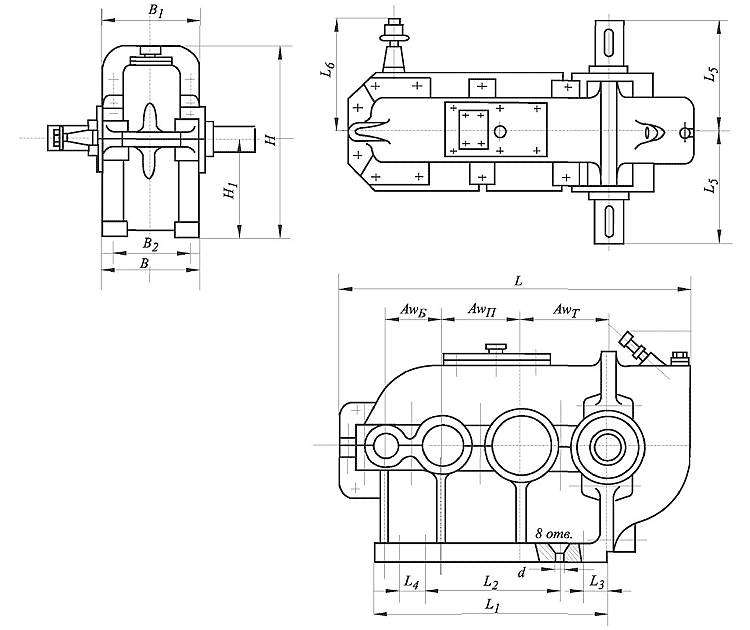

Габаритные и присоединительные размеры
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | L6 | В | B1 | B2 | H | H1 | d |
| ВК-350 | 558 | 280 | 185 | 50 | - | 180 | 197.5 | 220 | 220 | 185 | 298 | 160 | 17 |
| ВК-475 | 790 | 482 | 200 | 50 | 80 | 260 | 242.5 | 250 | 255 | 215 | 458 | 220 | 17 |
| ВК-550 | 880 | 557 | 320 | 50 | 70 | 280 | 257.5 | 280 | 285 | 245 | 488 | 235 | 17 |
Размеры концов валов
Размеры концов входных и выходных валов
| Типоразмер редуктора | Входной вал | Выходной вал | ||||||||||
| d1 | d2 | d3 | l | l1 | b | h | t | d4 | l2 | t1 | b1 | |
| ВК-350 | 30 | 35 | 28.9 | 88 | 60 | 8 | 7 | 4 | 35 | 55 | 38.5 | 10 |
| ВК-475 | 40 | 50 | 35.9 | 110 | 82 | 10 | 9 | 5 | 65 | 110 | 65 | 18 |
| ВК-550 | 40 | 50 | 35.9 | 110 | 82 | 10 | 9 | 5 | 80 | 110 | 85 | 22 |
Условное обозначение редуктора при заказе
| Редуктор | ВК - | 550 - | 31,5 - | 33 - | У3 | |||||
| Тип редуктора | ||||||||||
| Суммарное межосевое расстояние, мм | ||||||||||
| Передаточное число | ||||||||||
| Схема сборки | ||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||
Примечание. Исполнение конца тихоходного вала цилиндрическое - Ц.
