Редукторы вертикальные крановые цилиндрические трехступенчатые, тип В-100ф, В-125ф, В-160ф (ЦЗВК), цзвкф-125, цзвкф-160

Наименование
Редуктор В-100ф
Редуктор В-125ф
Редуктор В-160ф

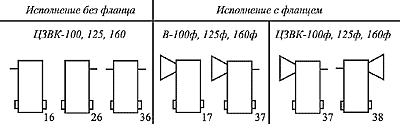

Схемы сборки редукторов

Основные технические характеристики

Типоразмер редуктора	Передаточное число u	Мт, Н*м	Масса редуктора, кг	Aw_T	Aw_П	Aw_Б
В-100ф	10, 12.5, 16, 20, 25, 31.5, 40, 50	550	53	100	100	80
В-125ф	10, 12,5, 16, 20, 25, 31.5, 40, 50	650	78	125	125	80
В-160ф	10, 12,5, 16, 20, 25, 31.5, 40, 50	2000	132	160	160	100

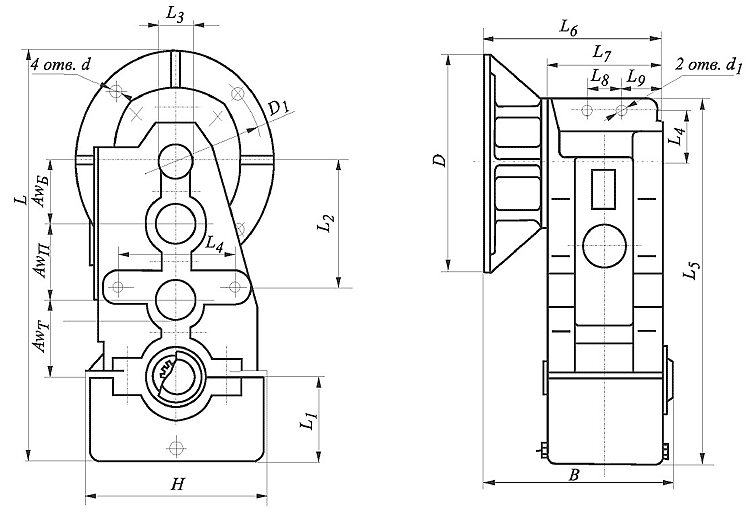

Габаритные и присоединительные размеры

Типоразмер редуктора	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	H	B	D	D₁
В-100ф	520	100	170	40	71,5	470	260	170	254	275	300	265
В-125ф	595	125	185	60	71	545	290	200	316	306	300	265
В-160ф	748	160	215	80	92	692	350	230	390	370	336	300

Типоразмер редуктора	d	d₁	m	z	D2	d₂	d₃	l	l₁	l₂	l₃	l₄	l₅
В-100ф	14	11	2.5	20	230	125	25	325	67	5	12	300	235
В-125ф	14	14	2.5	20	230	125	25	353	67	5	12	326	263
В-160ф	18	18	2.5	30	250	110	28	410	100	6	12	360	295

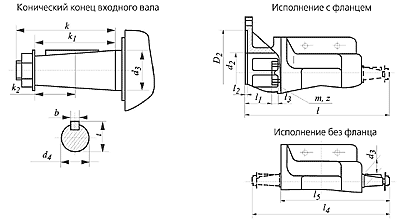

Размеры концов валов

Размеры концов входных и выходных валов

Типоразмер редуктора	k	k₁	k₂	d₃	d₄	b	t
В-100ф	60	42	21	25	22.9	5	24.9
В-125ф	60	42	21	25	22.9	5	24.9
В-160ф	60	42	21	28	25.9	5	27.9

Условное обозначение редуктора при заказе

Редуктор

В(Ц3ВК) -

160

Ф -

31,5 -

17 -

У3

Тип редуктора

Межосевое расстояние тихоходной ступени, мм

Фланцевое исполнение

Передаточное число

Схема сборки

Климатическое исполнение и категория размещения по ГОСТ 15150-69
