Редукторы червячные тип 1Ч (1Ч-63 1Ч-80 1Ч-125 1Ч-160)
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор 1Ч-160 | |||
| Редуктор 1Ч-63А | |||
| Редуктор 1Ч-80 | |||
Схемы сборки редукторов
Варианты расположения червячной пары
Основные технические характеристики
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг |
| 1Ч-63 | 8, 10, 12.5, 16, 20, 25, 31.5,4 0, 50, 63, 80 | 100-250 | 17 |
| 1Ч-160 | 1300-3970 | 120 |
Размеры концов валов

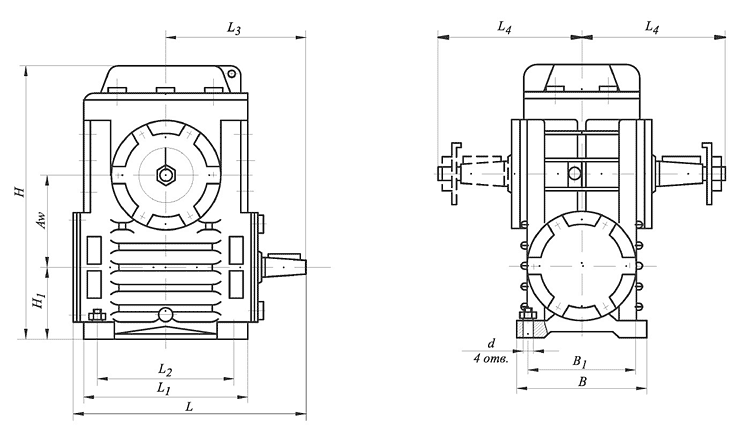

Габаритные и присоединительные размеры
мм
| Типоразмер редуктора | Aw | L | L1 | L2 | L3 | L4 | B | B1 | H | H1 | d | d1 |
| 1Ч-63 | 63 | 238 | 168 | 135 | 142,5 | 161 | 165 | 130 | 207 | 69 | 14 | 18 |
| 1Ч-160 | 160 | 492 | 350 | 300 | 285 | 280 | 280 | 230 | 465 | 140 | 22 | 40 |
| Типоразмер редуктора | d2 | d3 | l | l1 | b | t | l2 | l3 | d4 | d5 | b1 | t1 | |||||||
| мм | |||||||||||||||||||
| 1Ч-63 | - | 20.5 | 40 | - | 5 | - | - | - | - | - | - | - | |||||||
| 1Ч-160 | М12 | 37.3 | 82 | 24 | 10 | 8 | 140 | 105 | 70 | 64.75 | 18 | 11 | |||||||
Условное обозначение редуктора при заказе
| Редуктор | 1Ч - | 160 - | 50 - | 52 - | 1 - | К - | У3 | |||||||
| Тип редуктора | ||||||||||||||
| Межосевое расстояние, мм | ||||||||||||||
| Передаточное число | ||||||||||||||
| Схема сборки | ||||||||||||||
| Вариант расположения червячной пары | ||||||||||||||
| Исполнение конца тихоходного вала | ||||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||||||
Примечание. Исполнение конца тихоходного вала может быть: 1Ч-63 - цилиндрическим - Ц, полым - П; 1Ч-160 - коническим - К (стандартное исполнение), полым - П, цилиндрическим - Ц (согласовывается дополнительно при заказе).
