Редукторы червячные (одноступенчатые универсальные) тип 2Ч (2ЧМ)
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор червячный 2Ч-40 | |||
| Редуктор червячный 2Ч-63 | |||
| Редуктор червячный 2Ч-80 | |||
Основные технические характеристики
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг |
| 2Ч-40 | 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 | 26-36 | 6.3 |
| 2Ч-63 | 83-130 | 12.6 | |
| 2Ч-80 | 170-260 | 18.5 |

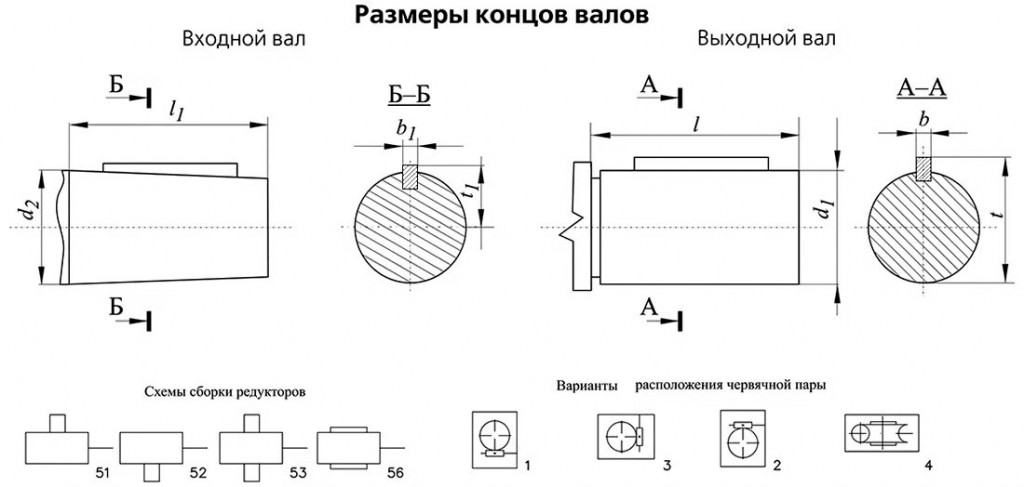

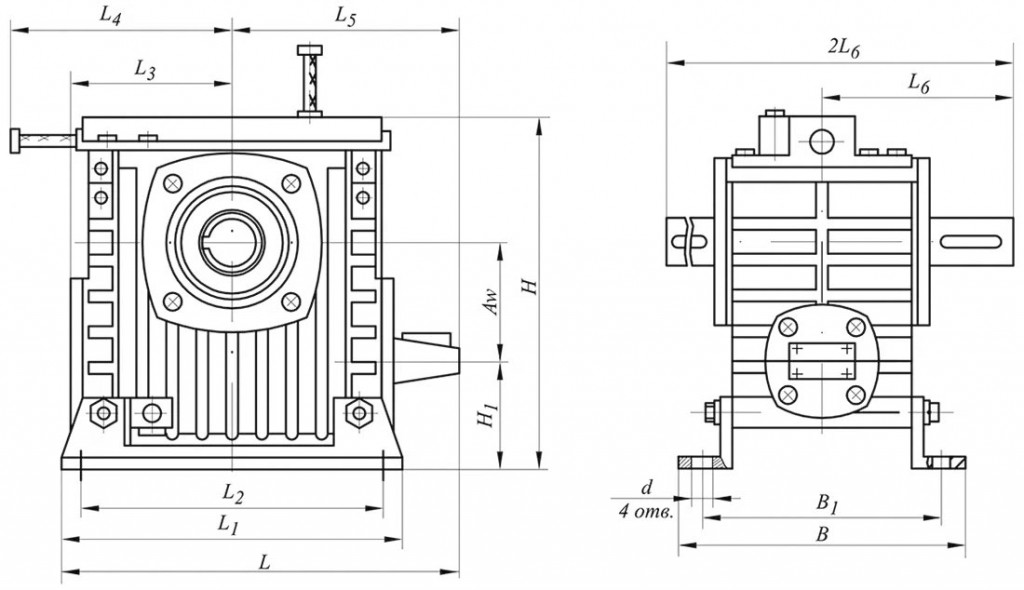

| Типоразмер редуктора | H1 | d | d1 | d2 | l | l1 | b | b1 | t | t1 | |||||||||
| мм | |||||||||||||||||||
| 2Ч-40 | 72 | 13 | 18 | 16 | 28 | 28 | 6 | 3 | 20.5 | 8.5 | |||||||||
| 2Ч-63 | 82 | 13 | 28 | 22 | 42 | 36 | 8 | 4 | 31 | 11.6 | |||||||||
| 2Ч-80 | 92 | 15 | 35 | 25 | 58 | 42 | 10 | 5 | 38 | 13.45 | |||||||||
Примечание.
- Исполнение редуктора типа 2ЧМ аналогично типу 2Ч.
- Исполнение конца тихоходного вала может быть цилиндрическим - Ц (стандартное исполнение), коническим - К (согласовывается дополнительно при заказе), полым - П.
