Редукторы коническо-цилиндрические трехступенчатые, тип КЦ2 (кц2-500 кц2-750 кц2-1000 кц2-1300)
Схемы сборки редукторов
Основные технические характеристики
| КЦ2-500 |
28,45,71, 112, 180 |
2300 |
420 |
300 |
200 |
| КЦ2-750 |
7000 |
1240 |
450 |
300 |
| КЦ2-1000 |
16500 |
2650 |
600 |
400 |
| КЦ2-1300 |
37500 |
5110 |
800 |
500 |

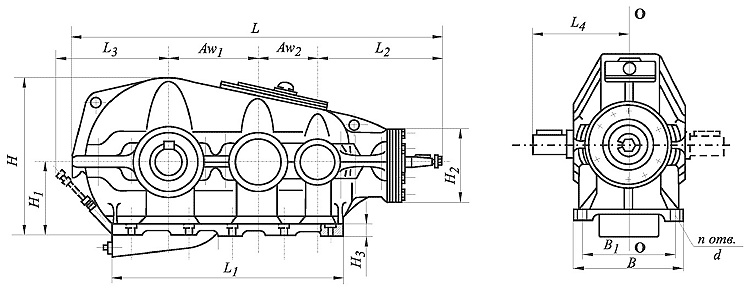

Габаритные и присоединительные размеры
| L |
L1 |
L2 |
L3 |
L4 |
B |
B1 |
H1 |
H2 |
d |
| КЦ2-500 |
1300 |
830 |
460 |
400 |
327 |
350 |
300 |
600 |
315 |
180 |
25 |
22 |
6 |
| КЦ2-750 |
1883 |
1260 |
625 |
525 |
464 |
550 |
470 |
765 |
335 |
240 |
35 |
33 |
10 |
| КЦ2-1000 |
2482 |
1700 |
848 |
645 |
615 |
690 |
600 |
956 |
400 |
320 |
40 |
33 |
10 |
| КЦ2-1300 |
3168 |
2200 |
1030 |
820 |
790 |
850 |
740 |
1272 |
530 |
340 |
50 |
39 |
10 |

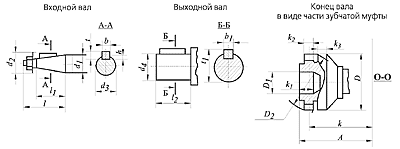

Размеры концов валов
Размеры концов входных и выходных валов
| Входной вал |
Выходной вал |
| l |
l1 |
d1 |
d2 |
d3 |
t |
h |
b |
l2 |
d4 |
t1 |
b1 |
| КЦ2-500 |
110 |
82 |
40 |
50 |
35.9 |
8 |
5 |
10 |
140 |
70 |
74.5 |
20 |
| КЦ2-750 |
110 |
82 |
50 |
70 |
45.9 |
8 |
5 |
12 |
170 |
90 |
95 |
25 |
| КЦ2-1000 |
140 |
105 |
60 |
80 |
54.75 |
10 |
6 |
15 |
250 |
130 |
137 |
32 |
| КЦ2-1300 |
170 |
130 |
90 |
115 |
83.5 |
14 |
9 |
22 |
350 |
190 |
200 |
45 |
Размеры конца выходного вала в виде части зубчатой муфты
| m |
z |
A |
D |
D1 |
D2 |
k |
k1 |
k2 |
k3 |
| КЦ2-500 |
3 |
56 |
270 |
180 |
110 |
174 |
240 |
55 |
25 |
22 |
| КЦ2-750 |
4 |
56 |
382 |
240 |
140 |
232 |
350 |
60 |
35 |
22 |
| КЦ2-1000 |
6 |
46 |
481 |
300 |
180 |
288 |
443 |
75 |
35 |
25 |
| КЦ2-1300 |
6 |
56 |
605 |
360 |
215 |
348 |
560 |
85 |
40 |
30 |
Условное обозначение редуктора при заказе
| Редуктор |
КЦ2 - |
750 - |
180 - |
42 - |
Ц - |
У3 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| Тип редуктора |
| Межосевое расстояние, мм |
| Передаточное число |
| Схема сборки |
| Исполнение конца тихоходного вала |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
Примечание. Исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М.
