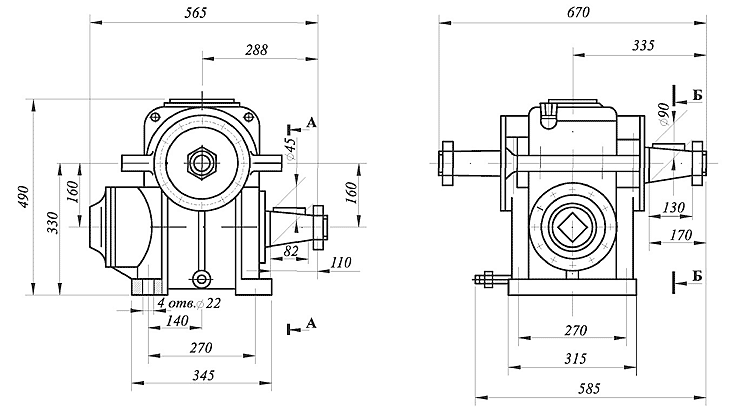

Редукторы червячные глобоидные (специальные лифтовые, тип РГСЛ-160, РГЛ-160, РГCЛ-224)
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор РГЛ-160 | |||
| Редуктор РГCЛ-224 | |||

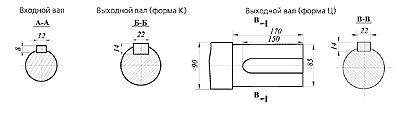

Размеры концов валов
Схемы сборки редукторов
Основные технические характеристики
| Типоразмер редуктора | Передаточное число u | Частота вращения червяка, об/мин | Мт, Н*м | Мощность на быстроходном валу, кВт | Масса редуктора, кг |
| РГСЛ-160 | 10, 16, 20, 25, 31.5, 40, 50, 63 | 1000 | 1500 | 3.5-17.5 | 170 |
Условное обозначение редуктора при заказе
| Редуктор | РГСЛ - | 160 - | 50 - | 52 - | К - | У3 | ||||||
| Тип редуктора | ||||||||||||
| Межосевое расстояние, мм | ||||||||||||
| Передаточное число | ||||||||||||
| Схема сборки | ||||||||||||
| Исполнение конца тихоходного вала | ||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||||
Примечание.
- Исполнение конца тихоходного вала может быть коническим - К или цилиндрическим - Ц.
- Редукторы эксплуатируются в основном при частоте вращения червяка 1000 об/мин. Допускается эксплуатация редукторов при вращении червяка 1500 об/мин с уменьшенным на 20% крутящим моментом.
Специальные редукторы идеально подходят для решения нестандартных производственных задач. В случаях, когда требуется использование специфической техники с индивидуальными техническими характеристиками, применяют узкоспециализированную приводную технику.
Она выполняется по эксклюзивной схеме и имеет те параметры, которые требует заказчик и предприятие. Часто подобные устройства применяют в нефтегазовой промышленности, при строительстве станков-качалок, кранов и подъемных машин.
